HOME > PRODOTTI > TORNI PARALLELI

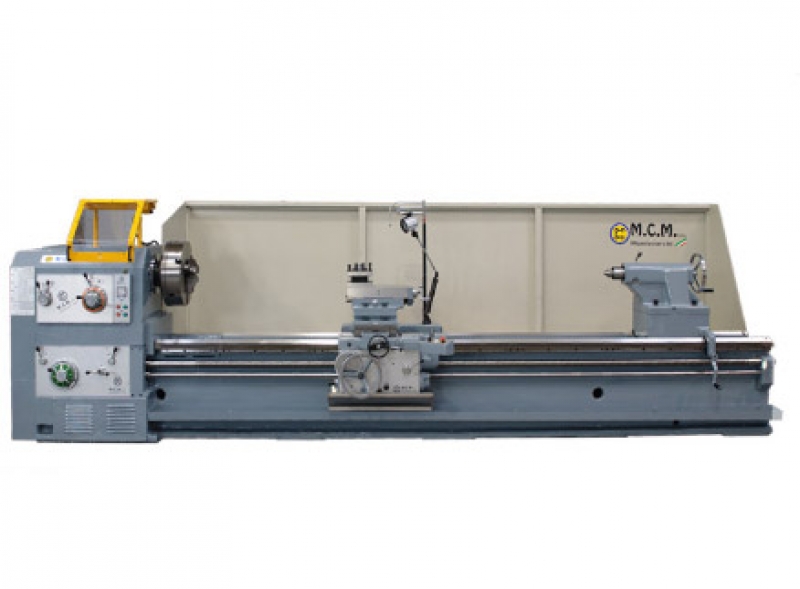

MCM - TC HEAVY 500

TORNI PARALLELI AD AUTOAPPRENDIMENTO

Dati tecnici

CAPACITÀ

Altezza punte sul banco mm 500
Diametro ammesso sul banco mm 1000
Diametro ammesso sulla slitta trasversale mm 670
Distanza tra le punte mm 1000 - 1500 - 2000 - 3000 - 4000 - 5000 - 6000 - Fino a 12 metri



BANCO

Larghezza del banco mm 600



TESTA

Diametro del foro mandrino mm 100
Naso di attacco del mandrino ASA 11"

Velocità infinitamente variabili: Nr 4 gamme di velocità da 6 a 800 rpm (INVERTER)



AVANZAMENTI E FILETTATURE

Avanzamenti longitudali mm/rpm (64) 0.08 - 9.6
Avanzamenti longitudali mm/rpm (64) 0.04 - 4.8
Avanzamenti carrellino portautensile mm/rpm (64) 0.02 - 2.4
Passi metrici mm (44) 1 - 120
Passi whitwort flix pollice (37) 30 - 11/8
Passi modulari mm (46) 0.5 - 60
Passi diametral pitch D.P. (64) 60 - 0.5



VITE MADRE

Passo vite madre mm 12
Diametro vite madre mm 55



SLITTA TRASVERSALE

Lunghezza mm 1000
Larghezza mm 330
Corsa massima mm 620
Larghezza carro longitudinale mm 880



SLITTA PORTAUTENSILI

Lunghezza mm 530
Larghezza mm 200
Corsa massima mm 250

Carrello motorizzato



CONTROPUNTA

Diametro del canotto mm 120
Corsa massima del canotto mm 300
Cono del canotto morse 6



MOTORI

Potenza motore principale standard hp 18.5
Potenza motore dei rapidi hp 1.1
Potenza elettropompa hp 0.33



LUNETTE

Diametro ammesso lunetta fissa mm 50 - 450
Diametro ammesso lunetta mobile mm 50 - 180



INGOMBRI E PESI

Lunghezza mm 3200 - 3700 - 4200 - 5200 - 6200 - 7200 - 8200
Larghezza mm 1600
Altezza mm 1800
Peso del treno da 1 metro fra le punte Kg 6300
Ogni metro supplementare Kg 1000
MCM - TC HEAVY 500
