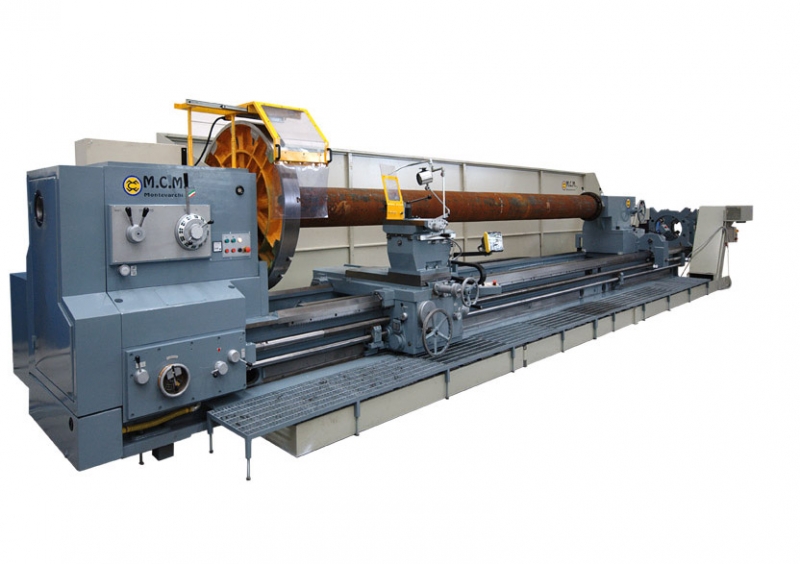

MCM - TC HEAVY PLUS 625
TORNI PARALLELI AD AUTOAPPRENDIMENTO
Dati tecnici
| CAPACITÀ |
| |
| Altezza punte sul banco |
mm |
625 |
| Diametro ammesso sul banco |
mm |
1250 |
| Diametro ammesso sulla slitta trasversale |
mm |
900 |
| Diametro ammesso sull'incavo |
mm |
1400 |
| Distanza tra le punte |
mm |
2000 ... 16000 |
| BANCO |
| |
| Larghezza del banco |
mm |
755 |
| MANDRINO |
| |
| Diametro del foro mandrino |
mm |
130 |
| naso di attacco mandrino |
ASA |
15" |
| Velocità |
N. |
24 |
| Velocità rotazione mandrino |
rpm |
3.15 - 315 |
| AVANZAMENTI |
| |
| Longitudinali |
M/min |
(56) 0.1 - 12 |
| Trasversali |
M/min |
(56) 0.05 - 6 |
| Carrelli portautensili |
M/min |
(56) 0.025 - 3 |
| FILETTATURE |
| |
| Passi metrici |
mm |
(44) 1 - 120 |
| Passi withworth |
mm |
(37) 30 - 1 |
| Passi modulari |
mm |
(46) 0.5 - 60 |
| Passi diametral pitch |
mm |
(64) 60 - 0.5 |
| SLITTA TRASVERSALE |
| |
| Lunghezza |
mm |
1010 |
| Larghezza |
mm |
450 |
| Corsa massima |
mm |
690 |
| Larghezza carro longitudinale |
mm |
1050 |
| SLITTA PORTAUTENSILI |
| |
| Lunghezza |
mm |
660 |
| Larghezza |
mm |
260 |
| Corsa massima |
mm |
400 |
| CONTROPUNTA |
| |
| Diametro del canotto |
mm |
140 |
| Corsa massima del canotto |
mm |
300 |
| Cono del canotto |
morse |
6 |
| PESI MASSIMI AMMESSI |
| |
| A sbalzo |
Kg |
2500 |
| Tra le punte senza lunetta |
Kg |
7000 |
| Tra le punte con lunetta fissa |
Kg |
9000 |
| MOTORI |
| |
| Potenza motori principali |
Kw |
22 (30) |
| Potenza motori dei rapidi |
Kw |
1.5 |
| Potenza elettropompa |
Kw |
0.33 |
| PESO DELLA MACCHINA |
| |
| Peso del tornio da 2 metri fra le punte |
Kg |
11000 |
| Peso di ciascun metro supplementare |
Kg |
1200 |
|
 |
|
|
|
