HOME > PRODOTTI > CENTRI DI LAVORO VERTICALI A PORTALE

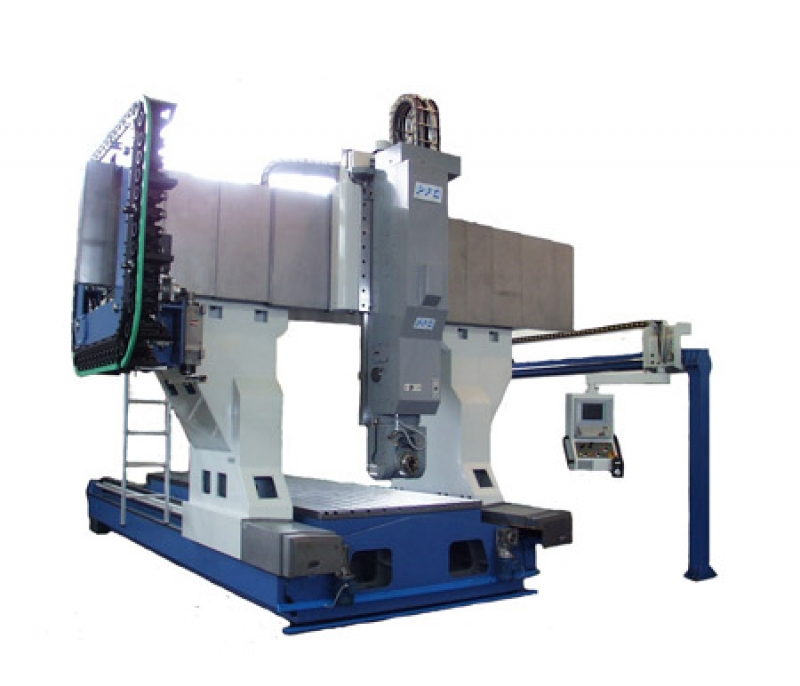

PFG - CLP

MACCHINE A PORTALE

CLP 4000/1.8 - Dati tecnici

X mm 4000 ÷ 12000
Y mm 3100
Z mm 1000
Distanza tra supp. tavola e naso mandrino mm 100 ÷ 1500
Passaggio tra i montanti mm 1800



Caratteristiche tecniche del piano di lavoro

Dimensioni tavola mm 4850 x 1600
Capacità di carico m2 Kg 2000
Cave a T mm N°10 - 22h8
Interasse cave mm 150
Altezza piano di lavoro sal suolo mm 780



Caratteristiche tecniche del mandrino con testa verticale "TV"

Potenza nominale motore mandrino KW 22
Gamme di velocità 2
Coppia nominale al mandrino Nm 600
Conicità attacco utensile ISO 50
Velocità di rotazione mandrino in gamma 2 rpm 100 ÷ 3000
Velocità di rotazione mandrino in gamma 1 rpm 10 ÷ 875
Opzione rpm 300 ÷ 6000
Passaggio refrigerante   Tipo B



Caratteristiche termiche del mandrino con testa orbitale "TW"

Potenza nominale motore mandrino KW 22
Gamme di velocità 2
Coppia nominale al mandrino Nm 600
Conicità attacco utensile ISO 50
Velocità di rotazione mandrino in gamma 2 rpm 100 ÷ 3000
Velocità di rotazione mandrino in gamma 1 rpm 10 ÷ 875

Testa orbitale

Posizionamento assi ogni: 2,5°
Posizionamento massimo asse "C" +95° -95°
Posizionamento massimo asse "A" +125° -125°



Caratteristiche termiche del mandrino con testa bimandrino "BM"

Potenza nominale motore mandrino kW 22
Gamme di velocità 2
Coppia nominale al mandrino Nm 600
Conicità attacco utensile ISO 50
Velocità di rotazione mandrino in gamma 2 rpm 100 ÷ 3000
Velocità di rotazione mandrino in gamma 1 rpm 10 ÷ 875

Testa bimandrino ortogonale

posizionamento asse "C" 4 x 90°


CLP 4000/2.5 - Dati tecnici
Avanzamenti

Rapido: assi X - Z mm/min. 20000
Asse Y mm/min. 16000
Lavoro Nm 1 ÷ 10000
Rapido: asse X - Z mm/min. 20000


Magazzino utensili

Tipo ISO 50
Capacità magazzino   30/50
Passo catena mm 127
Diametro massimo utensili adiacenti mm 120
Diamentro massimo utensili composti adiacenti liberi mm 250
Lunghezza massima utensile mm 400
Peso massimo utensile Kg 10
Tempo di scambio utensile 5 4
